Nite rider untuk hobiis sepeda pancal

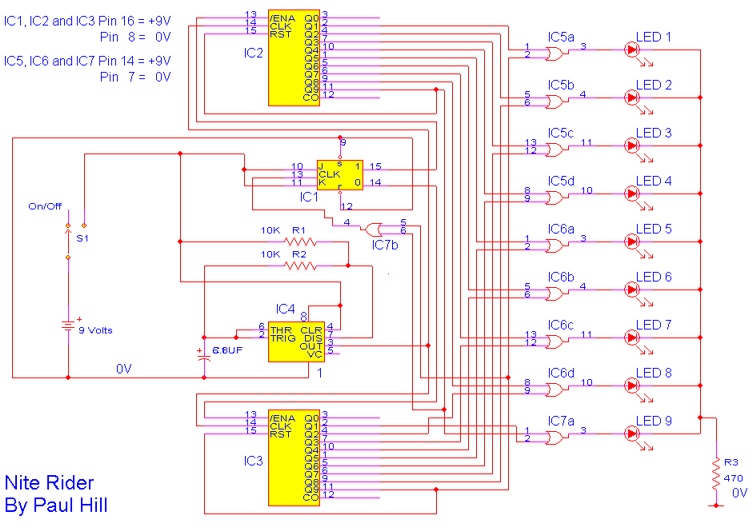

Bersepeda pancal ("ontel") memang mengasyikkan. Apalagi untuk maniak sepeda pancal, kemana-mana akan selalu menggunakannya. Karena selain tidak membutuhkan  bensin (bensinnya hanya nasi sepiring :D) juga menyehatkan. Repotnya kalau bersepeda malam hari dapat membahayakan Anda, karena tanpa alat bantu penerangan/penanda, akan sulit bagi pengguna jalan lain memperhatikan Anda. Untuk memperkecil resiko kecelakaan di jalan Anda bisa menggunakan  rangkaian di atas untuk bersepeda malam, agar pengguna jalan lain bahwa Anda juga sedang asyik bersepeda. Rangkaian LED disusun horisontal dan akan menyala bergantian dari kiri ke kanan dan sebaliknya seperti mobil knight rider pilem tempoe doeloe. Selamat mencoba...

 Parts

• 1 555 timer IC4.
• 1 4027 flip flop IC1.
• 2 4017 Decade Counter IC2 and IC3.
• 3 4071 OR gate IC5, IC6 and IC7.
• 1 470 Ohm resistor 1/4 watt R3.
• 2 10K resistors 1/4 watt R1 and R2.
• 1 6.8UF Capasitor 16V C1.
• 9 Super brght LED's 1 to 9.
• 1 9V PP3 Battery.
• 1 single pole switch SW1.
• 1 Box.
