Transmitter TV Sederhana

Nama Alat : Mini Transmitter TV
Deskripsi Fungsi : Pemancar TV mini ini menggunakan band VHF sesuai untuk pemancar lokal dalam suatu acara/kegiatan yang membutuhkan tampilan visual.

Cara kerja :

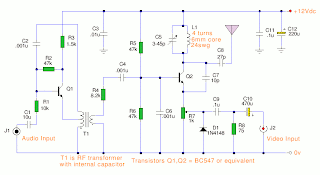

Video Zender
Video Zender
Audio input gunakan modulasi umpan negatif dan tempatkan modulasi video pada posisi PAL . TV penerima menggunakan sistem BG. Frekuensi kerja rangkaian ini diantara LHF dan VHF (antara 54-216MHz). Modulasi sinyal suara diantara 5.5 -6MHz melalui tuning C5. dengan kualitas modulasi setara FM. Part list :
Source :
SELAMAT MENCOBA...

Skema detektor logam menggunakan 2N3906

Prinsip dasar peralatan ini menggunakan oscilator yang dibangkitkan oleh L2. Jika peralatan didekatkan pada logam maka akan terjadi penguatan denyut sinyal yang dikirim ke bagian penguat suara akhir. Untuk kepekaan deteksi digunakan Potensiometer 10 K.
Skema detektor logam



SELAMAT MENCOBA...
Kategori yang berkaitan :

Skema detektor logam menggunakan TDA0161

Selain rangkaian skema detektor yang menggunakan 3 buah transistor, ada juga detektor logam yang menggunakan IC TDA0161 seperti gambar dibawah. Untuk penanda hanya menggunakan lampu LED (tanpa speaker/buzzer).
Skema detektor logamCatu daya yang digunakan juga relatif lebih variatif, karena alat ini mampu bekerja pada tegangan 5 s/d 35 volt.
SELAMAT MENCOBA...
Kategori yang berkaitan :

Skema detektor logam menggunakan 2N494 dan TDA2822

Satu lagi jenis detektor logam yang lebih kompleks dibandingkan dengan yang menggunakan Tr 2N3906 dan IC TDA0161, yaitu masih menggunakan jenis TDA juga tetapi dikombinasikan dengan oscilator dari 3 buah transistor, yang mana fungsi IC ini hanya sebagai penguat suara saja (amplifier).
Skema detektor logam

Silahkan cari yang sesuai dengan kebutuhan Anda, dan yang paling penting tidak sulit untuk mencari komponennya.

SELAMAT MENCOBA...
Kategori yang berkaitan :

Skema detektor logam menggunakan 2N3819 dan LM741

Masih sekitar detektor logam, sekarang oscilator menggunakan 2 transistor tipe 2N, dan penguat suara menggunakan op amp LM741 yang cukup populer dikalangan hobiis. Yang mana pilihan Anda?
SELAMAT MENCOBA...
Kategori yang berkaitan :

Skema detektor logam menggunakan PIC12F683

Inilah rangkaian detektor logam yang paling sederhana, hanya menggunakan IC tunggal type PIC. Sayangnya agak jarang yang jual IC jenis ini.

SELAMAT MENCOBA...

Kategori yang berkaitan :

Skema detektor logam menggunakan CS209A


Nama Alat : Metal detector
Deskripsi Fungsi : Untuk melacak adanya logam atau benda yang mengandung unsur logam, menggunakan IC tunggal CS209A yang di produksi oleh Cherry Semiconductor.

Dalam IC sudah terdapat generator oscillator yang berfungsi melalui rangkaian eksternal LC. Jika terdapat perubahan sinyal induktansi akibat pancaran sinyal dari L yang mengenai logam, maka akan menyalakan lampu LED dan membunyikan buzzer. VR digunakan untuk menyetel sensitifitas detector.
Part list :
R1 : 1k
R2 : 10k
R3 : 220
C1 : 10uF
C2 : 222
C3 : 222
VR : 10 k Trimpot
IC : CS209A
L   : 100uH
B  : 9 V
S   : Switch
Bz : Buzzer
SELAMAT MENCOBA...
